Interfeţe grafice



Interfeţele grafice (Graphical User Interfaces) reprezintă ferestre ce conţin elemente grafice ce permit interacţiunea dintre aplicaţie şi utilizator. Limbajul java pune la dispoziţia programatorului două biblioteci pentru realizarea interfeţelor grafice: java.awt şi java.swing.

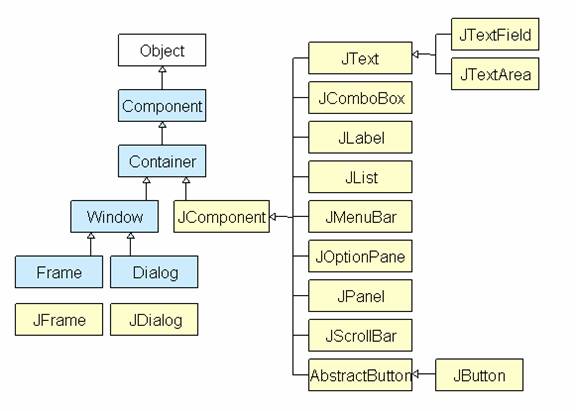

Diagrama din figura 1 prezintă cele mai importante clase  din cadrul pachetelor java.awt şi java.swing.



Figura 1. Clase swing şi awt.



Construire fereastră aplicaţie



Pentru a construi o fereastră grafică principală în java trebuie extinsă clasa JFrame. Programul următor exemplifică o aplicaţie ce construieşte o fereastră grafică şi o afişează pe ecran.



import javax.swing.JFrame;



public class SimpleApp extends JFrame{



      SimpleApp(){

            setTitle("Titlul ferestrei");

            setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);

            setSize(400,500);

            setVisible(true);

      }



      public static void main(String[] args) {

            SimpleApp a = new SimpleApp();

      }



}



Aplicaţiile următoare vor exemplifica modul în care în cadrul unei ferestre grafice pot fi adăugate componente grafice prin intermediul cărora utilizatorul poate interacţiona cu aplicaţia (butoane, căsuţe de dialogm meniuri, etc.).

Butoane şi căsuţe de text



Butoanele sunt elemente de control care, prin apăsare, pot genera o acţiune. Despre modul cum se asociază la un buton o acţiune se va vorbi în capitolul „Captarea evenimentelor”.



Pentru a construi un buton se foloseşte clasa JButton.



Căsuţele de text sunt zone pe unu sau mai multe rânduri în care utilizatorul poate adăuga un text.



Pentru a construi o căsuţă de text se poate folosi clasa JTextField (ce pemrite construirea unei căsuţe de text cu un singur rând) sau clasa JTextArea (ce permite construirea unei căsuţe de text pe mai multe rânduri.



Pentru a construi un text static ce nu poate fi modificat se foloseşte clasa JLabel.



import java.awt.FlowLayout;



import javax.swing.*;

import java.util.*;



public class ButtonAndTextField extends JFrame{



      HashMap accounts = new HashMap();



      JLabel user,pwd;

      JTextField tUser,tPwd;

      JButton bLoghin;



      ButtonAndTextField(){



            accounts.put("user1", "pwd1");

            accounts.put("user2", "pwd2");

            accounts.put("user3", "pwd3");



            setTitle("Test login");

            setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);

            init();

            setSize(200,250);

            setVisible(true);

      }



      public void init(){



            this.setLayout(null);

            int width=80;int height = 20;



            user = new JLabel("User ");

            user.setBounds(10, 50, width, height);



            pwd = new JLabel("Pasword ");

            pwd.setBounds(10, 100,width, height);



            tUser = new JTextField();

            tUser.setBounds(70,50,width, height);



            tPwd = new JTextField();

            tPwd.setBounds(70,100,width, height);



            bLoghin = new JButton("Loghin");

            bLoghin.setBounds(10,150,width, height);



            add(user);add(pwd);add(tUser);add(tPwd);add(bLoghin);



      }



      public static void main(String[] args) {

            new ButtonAndTextField();

      }

}



Componentele pot fi aşezate în cadrul unei ferestre folosind clase speciale responsabile cu poziţionarea componentelor pe ecran numite clase de tip layout manager sau relativ la colţul din stânga sus al ferestrei. Modul de folosire a claselor de tip layout manager este acoperit în cadrul capitolului „Capturarea evenimentelor”.



În programul anterior elementele grafice (butoane, căsuţe de text, etichete) sunt poziţionate pe ecran folosind metoda setBounds(x,y,width,hight).  Pentru ca acest mod de poziţionare a componentelor să poată fi realizat trebuie ca componenta layout manager să fie dezactivată folosind metoda setLayout(null) .



Capturarea evenimentelor



Comunicarea dintre utilizator şi aplicaţie prin intermediul interfeţei grafice se realizează printr-un mecanism bazat pe evenimente. Orice acţiune a utilizatorului în cadrul interfeţei grafice (apăsarea unui buton, mişcarea mouse-ului, selectarea unui buton de selecţie) determină generarea unui eveniment de către componentă. Evenimentele generate de componente ca urmare a acţiunii utilizatorului  pot fi captate de către aplicaţie şi gestionate corespunzător.



Aşadar, pentru a scrie cod care sa se execute în momentul în care utilizatorul interacţionează cu o componenta grafica trebuiesc realizaţi următorii paşi:

Evenimentele sunt modelate şi ele prin intermediul claselor. Pentru fiecare tip de eveniment există o clasă care descrie acest eveniment. Clasele ce descriu evenimente sunt definite în cadrul pachetului java.awt.event.



Event Listener

Listener Methods

Registered on

ActionListener

actionPerformed()

AbstractButton, Button, ButtonModel, ComboBoxEditor, JComboBox, JFileChooser, JTextField, List, MenuItem, TextField, Timer

AdjustmentListener

adjustmentValue-

Adjustable,



Changed()

JScrollBar, Scrollbar

ComponentListener

componentHidden(), componentMoved(), componentResized(), componentShown()

Component

ContainerListener

componentAdded(), componentRemoved()

Container

FocusListener

focusGained(), focusLost()

Component

ItemListener

itemStateChanged()

AbstractButton, ButtonModel, Checkbox, CheckboxMenuItem, Choice, ItemSelectable, JComboBox, List

KeyListener

keyPressed(), keyReleased(), keyTyped()

Component

MouseListener

mouseClicked(), mouseEntered(), mouseExited(), mousePressed(), mouseReleased()

Component

MouseMotionListener

mouseDragged(), mouseMoved()

Component

TextListener

textValueChanged()

TextComponent

WindowListener

windowActivated(), windowClosed(), windowClosing(), windowDeactivated(), windowDeiconified(), windowIconified(), windowOpened()

Window

Table 1. Interfeţele de tip event listener şi componentele care genereaza evenimentele



În continuare este prezentată aplicaţia din capitolul anterior modificată astfel încât să capteze şi să trateze evenimentele generate de componenta de tip buton în momentul apăsării acestuia.





package isp.grafic.fereastra;



import java.awt.FlowLayout;

import java.awt.event.ActionEvent;

import java.awt.event.ActionListener;



import javax.swing.*;

import java.util.*;



public class ButtonAndTextField2 extends JFrame{



      HashMap accounts = new HashMap();



      JLabel user,pwd;

      JTextField tUser,tPwd;

      JTextArea tArea;

      JButton bLoghin;



      ButtonAndTextField2(){



            accounts.put("user1", "pwd1");

            accounts.put("user2", "pwd2");

            accounts.put("user3", "pwd3");



            setTitle("Test login");

            setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);

            init();

            setSize(200,300);

            setVisible(true);

      }



      public void init(){



            this.setLayout(null);

            int width=80;int height = 20;



            user = new JLabel("User ");

            user.setBounds(10, 50, width, height);



            pwd = new JLabel("Pasword ");

            pwd.setBounds(10, 100,width, height);



            tUser = new JTextField();

            tUser.setBounds(70,50,width, height);



            tPwd = new JTextField();

            tPwd.setBounds(70,100,width, height);



            bLoghin = new JButton("Loghin");

            bLoghin.setBounds(10,150,width, height);



            bLoghin.addActionListener(new TratareButonLoghin());



            tArea = new JTextArea();

            tArea.setBounds(10,180,150,80);



            add(user);add(pwd);add(tUser);add(tPwd);add(bLoghin);

            add(tArea);



      }



      public static void main(String[] args) {

            new ButtonAndTextField2();

      }



      class TratareButonLoghin implements ActionListener{



            public void actionPerformed(ActionEvent e) {



                  String usr = ButtonAndTextField2.this.tUser.getText();

                  String pwd = ButtonAndTextField2.this.tPwd.getText();



                  if(ButtonAndTextField2.this.accounts.containsKey(usr)){

                        String correctPwd = (String)ButtonAndTextField2.this.accounts.get(usr);

                        if(correctPwd.equals(pwd)){

                              //user and password correct

                              ButtonAndTextField2.this.tArea.append("Valid loghin\n");

                        }

                        else{

                              //invalid password

                              ButtonAndTextField2.this.tArea.append("Invalid password\n");

                        }

                  }else{

                        //user not found

                        ButtonAndTextField2.this.tArea.append("User not found\n");

                  }



            }

      }

}



Folosirea meniurilor



Spre deosebire de celelalte obiecte grafice, care deriva din clasa Component, componentele unui meniu reprezintă instanţe ale unor clase derivate din superclasa abstracta MenuComponent.

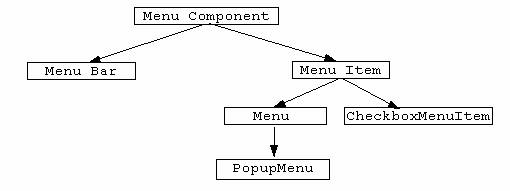

Ierarhia de clase folosită în lucrul cu meniuri este prezentată mai jos.



Figura 2. Ierarhia de clase pentru lucrul cu meniuri.



Aplicaţia următoare exemplifică modul în care meniurile pot fi integrate în cadrul unei aplicaţii.



package isp.grafic.menu;



import java.awt.*;

import java.awt.event.*;

import java.io.*;



import javax.swing.*;





public class Editor extends JFrame

{

      MenuBar mb;

      Menu f;

      Menu t;

      MenuItem s,o,e;

      JTextArea ta;



      Editor()

      {

            mb = new MenuBar();

            f = new Menu("File");



            s = new MenuItem("Save");

            o = new MenuItem("Open");

            e = new MenuItem("Exit");



            s.addActionListener(new A());

            o.addActionListener(new A());

            e.addActionListener(new A());



            mb.add(f);

            f.add(s);

            f.add(o);

            f.add(e);



            setMenuBar(mb);



            ta = new JTextArea();

            add(ta);



            setSize(500,400);

            setVisible(true);

      }



      void save(String f)

      {

            try

            {

            PrintWriter pw = new PrintWriter(

                  new FileWriter(new File(f)));

            pw.println(ta.getText());

            pw.close();

            }catch(Exception e)

            {



            }



      }



      void open(String f)

      {

            try

            {

            ta.setText("");

            BufferedReader bf =

                  new BufferedReader(

                        new FileReader(new File(f)));

            String l = "";

            l = bf.readLine();

            while (l!=null)

            {

                  ta.append(l+"\n");

                  l = bf.readLine();

            }

            }catch(Exception e){}

      }



      class A implements ActionListener

      {

            public void actionPerformed(ActionEvent e)

            {

                  String t = ((MenuItem)e.getSource()).getLabel();

                  if(t.equals("Save")){

                  FileDialog d = new FileDialog(Editor.this,"Incarca f",FileDialog.SAVE);

                  d.setVisible(true);

                  save(d.getDirectory()+d.getFile());

                  }



                  if (t.equals("Open"))

                  {

                   FileDialog d = new FileDialog(Editor.this,"Incarca f",FileDialog.LOAD);

                   d.setVisible(true);

                   open(d.getDirectory()+d.getFile());

                  }



            }

      }



      public static void main(String args[])

      {

            new Editor();

      }

}

Componenta Checkbox



Un checkbox reprezintă un obiect ce poate avea două stări: selectat sau deselctat. Utilizatorul poate acţiona acest comutator si selecta una dintre cele două stări.



package isp.grafic.componente;



import java.awt.*;

import java.awt.event.*;

import javax.swing.*;



class CheckboxTest extends JFrame implements ItemListener {

      private Label label1, label2;

      private Checkbox cbx1, cbx2, cbx3;



      public CheckboxTest(String titlu) {

            super(titlu);

            initializare();

            setVisible(true);



      }

      public void initializare() {

            setLayout(new GridLayout(5, 1));

            label1 = new Label("Componente :", Label.CENTER);

            label1.setBackground(Color.orange);

            label2 = new Label("");

            label2.setBackground(Color.lightGray);



            cbx1 = new Checkbox("componenta 1");

            cbx2 = new Checkbox("componenta 2");

            cbx3 = new Checkbox("componenta 3");



            add(label1);

            add(label2);

            add(cbx1);

            add(cbx2);

            add(cbx3);

            pack();

            setSize(200, 200);



            cbx1.addItemListener(this);

            cbx2.addItemListener(this);

            cbx3.addItemListener(this);

      }



      //metoda interfetei ItemListener

      public void itemStateChanged(ItemEvent e) {

            StringBuffer ingrediente = new StringBuffer();

            if (cbx1.getState() == true)

                  ingrediente.append(" componenta 1");

            if (cbx2.getState() == true)

                  ingrediente.append(" componenta 2 ");

            if (cbx3.getState() == true)

                  ingrediente.append(" componenta 3 ");

            label2.setText(ingrediente.toString());

      }





public static void main(String[] args) {

      new CheckboxTest("titlu");

}

}



Componenta Choice



Componenta Choice defineşte o listă de opţiuni dintre care utilizatorul poate selecta una. Doar opţiunea selectată este vizibilă.



package isp.grafic.componente;



import java.awt.*;

import java.awt.event.*;

import javax.swing.*;



class ChoiceTest extends JFrame implements ItemListener {

      private Label label;

      private Choice culori;



      public ChoiceTest(String titlu) {

            super(titlu);

            initializare();

            setVisible(true);

      }



      public void initializare() {

            setLayout(new GridLayout(4, 1));



            label = new Label("Alegeti culoarea");

            label.setBackground(Color.red);



            culori = new Choice();

            culori.add("Rosu");

            culori.add("Verde");

            culori.add("Albastru");

            culori.select("Rosu");



            add(label);

            add(culori);

            pack();

            setSize(200, 100);



            culori.addItemListener(this);

      }



      //metoda interfetei ItemListener

      public void itemStateChanged(ItemEvent e) {

            switch (culori.getSelectedIndex()) {

                  case 0:

                        label.setBackground(Color.red);

                        break;

                  case 1:

                        label.setBackground(Color.green);

                        break;

                  case 2:

                        label.setBackground(Color.blue);

            }

      }



      public static void main(String[] args) {

            new ChoiceTest("test");

      }

}



Componenta List şi componenta JScrollPane



Componenta List conţine o listă de opţiuni dintre care utilizatorul poate selecta una sau mai multe. Toate opţiunile listei sunt vizibile.

Componenta ScrollPane permite ataşarea unor bare de defilare orizontale şi / sau verticale componentelor grafice care nu au implementată funcţionalitatea de defilare automată.



package isp.grafic.componente;

package isp.grafic.componente;





import java.awt.BorderLayout;

import java.awt.Container;

import java.awt.event.MouseAdapter;

import java.awt.event.MouseEvent;

import java.io.PrintWriter;

import java.io.StringWriter;



import javax.swing.*;

import javax.swing.event.*;



public class ListTest extends JFrame implements ListSelectionListener{



      //JFrame frame = new JFrame("Selecting JList");



      String labels[] = { "Chardonnay", "Sauvignon", "Riesling", "Cabernet",

              "Zinfandel", "Merlot", "Pinot Noir", "Sauvignon Blanc",

              "Syrah", "Gewurztraminer" };



    JList jlist = new JList(labels);



    final JTextArea textArea = new JTextArea();





      ListTest(){

             setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);

            setVisible(true);



             JScrollPane scrollPane1 = new JScrollPane(jlist);

             add(scrollPane1, BorderLayout.WEST);





             textArea.setEditable(false);

             JScrollPane scrollPane2 = new JScrollPane(textArea);

             add(scrollPane2, BorderLayout.CENTER);



             jlist.addListSelectionListener(this);



             jlist.addMouseListener(new MyMouseListener());



             setSize(350, 200);

             setVisible(true);







      }



      public void valueChanged(ListSelectionEvent listSelectionEvent) {

        StringWriter sw = new StringWriter();

        PrintWriter pw = new PrintWriter(sw);

        pw.print("First index: " + listSelectionEvent.getFirstIndex());

        pw.print(", Last index: " + listSelectionEvent.getLastIndex());

        boolean adjust = listSelectionEvent.getValueIsAdjusting();

        pw.println(", Adjusting? " + adjust);

        if (!adjust) {

          JList list = (JList) listSelectionEvent.getSource();

          int selections[] = list.getSelectedIndices();

          Object selectionValues[] = list.getSelectedValues();

          for (int i = 0, n = selections.length; i < n; i++) {

            if (i == 0) {

              pw.print("  Selections: ");

            }

            pw

                .print(selections[i] + "/" + selectionValues[i]

                    + " ");

          }

          pw.println();

        }

        textArea.append(sw.toString());

      }



      class MyMouseListener extends MouseAdapter{

            public void mouseClicked(MouseEvent mouseEvent) {

              JList theList = (JList) mouseEvent.getSource();

              if (mouseEvent.getClickCount() == 2) {

                int index = theList.locationToIndex(mouseEvent.getPoint());

                if (index >= 0) {

                  Object o = theList.getModel().getElementAt(index);

                  textArea.append("Double-clicked on: " + o.toString());

                  textArea.append(System.getProperty("line.separator"));

                }

              }

            }

      }



  public static void main(String args[]) {

        new ListTest();



   }

}
